Mesin Las Jahitan Melingkar TIG Otomatis Untuk Pot



Mesin las jahitan melingkar otomatis

Peralatan ini adalah mesin las gas inert tungsten melingkar (TIG) otomatis yang dirancang khusus untuk peralatan masak berbentuk bulat dan silinder (seperti panci baja tahan karat, panci aluminium, dan-panci dasar komposit).

Hal ini terutama digunakan untuk pengelasan melingkar pada badan dan dasar pot (-lapisan tunggal atau dasar komposit), dan juga dapat digunakan untuk mengelas lintasan melingkar seperti pengeritingan tepi pot dan pelat penguat telinga pot. Peralatan ini mengadopsi rotasi benda kerja dan mode pemasangan obor las, dikombinasikan dengan teknologi pengelasan kawat panas dan dingin TIG, memastikan hasil las yang estetis, tidak ada porositas, dan pengelasan-satu sisi dengan pembentukan dua-sisi. Sangat cocok untuk produksi massal di industri seperti peralatan dapur, pelapis alat, dan bejana bertekanan.





Mesin las jahitan TIG otomatis untuk pot

Diameter benda kerja yang berlaku	100mm-600mm (dapat disesuaikan)
Ketinggian benda kerja yang berlaku	50mm-300mm
Bahan benda kerja	Baja Tahan Karat (201/304/316), Aluminium dan Paduan Aluminium, Baja Karbon
Ketebalan benda kerja	0.6mm-3.0mm (Aluminium Kurang dari atau sama dengan 4.0mm)
Kecepatan pengelasan	0,2-5,0rpm (dapat disesuaikan secara bertahap)
Metode pendinginan obor las	Pendinginan Air (Disarankan 200A atau lebih tinggi) / Pendinginan Udara (Di Bawah 200A)
Nilai daya masukan	3 fase 380V+10% 50HZ
Nilai daya	Sekitar. 15-25kVA (tergantung pada konfigurasi catu daya pengelasan)
Arus pengelasan	Pulsa AC/DC 5A-400A
Sistem kendali	PLC + Layar Sentuh (Fungsi penyimpanan parameter standar)





Dijual mesin las jahitan

• Pengelasan yang indah secara estetika: Busur pengelasan TIG yang stabil dan masukan panas yang terkonsentrasi menghasilkan pola skala ikan yang seragam pada permukaan las, sehingga tidak memerlukan penggilingan atau hanya sedikit pemolesan.
• Otomatisasi-efisiensi tinggi: Fungsi memori PLC standar memungkinkan pemanggilan parameter saat mengubah jenis pot, sehingga menghilangkan kebutuhan penyesuaian berulang.
• Cocok untuk pengelasan bagian bawah komposit: Sistem kawat panas dapat ditambahkan untuk mengatasi tantangan pengelasan bagian bawah komposit aluminium (seperti baja tahan karat + aluminium + baja tahan karat), yang secara efektif mengurangi porositas.
• Perlindungan keselamatan: Alarm suhu berlebih, perlindungan di bawah-tegangan/kelebihan-arus.





1.Fungsi silinder ini adalah untuk memberikan ruang yang cukup untuk bongkar muat sebelum pengelasan, dan untuk memposisikan silinder secara tepat pada lapisan las setelah pemuatan selesai, sehingga mencapai pengelasan yang presisi.

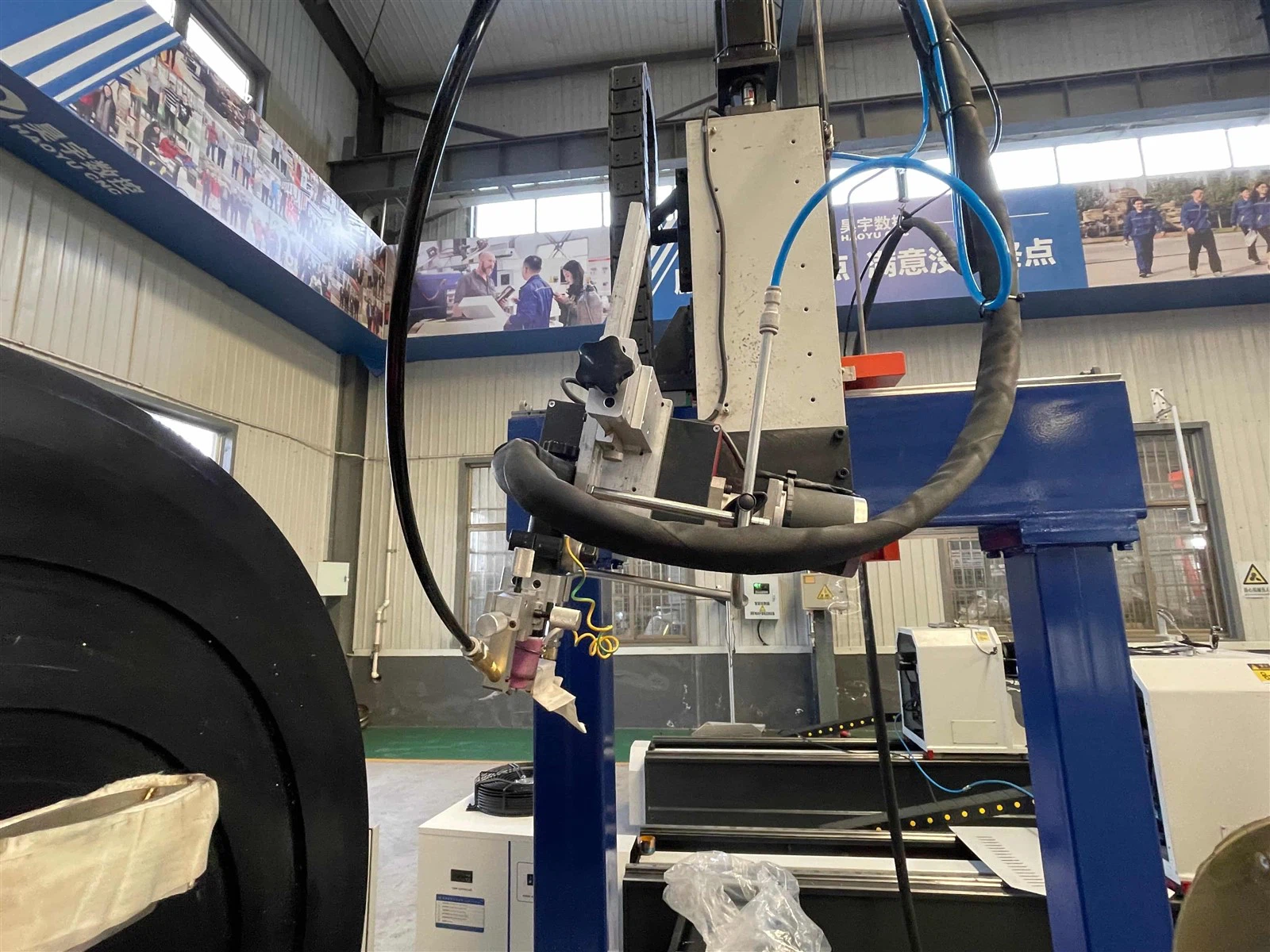

2.Kepala las dilengkapi dengan mekanisme ayunan kiri-kanan dan mekanisme gerakan kanan-bawah untuk memenuhi kebutuhan pengelasan peralatan masak dengan berbagai ukuran. Mekanisme ayunan kiri-kanan menggerakkan obor las untuk berayun secara teratur ke samping sepanjang lebar las, sehingga secara efektif meningkatkan cakupan zona-yang terkena dampak panas dan memungkinkan-pembentukan las yang lebih luas satu kali, sehingga secara signifikan meningkatkan efisiensi pengelasan dan kualitas pengendapan. Mekanisme gerakan ke kanan-bawah terutama bertanggung jawab untuk menyesuaikan posisi vertikal obor las. Ini dapat menyelaraskan obor secara tepat sesuai dengan perubahan diameter atau tinggi benda kerja, memastikan bahwa elektroda tungsten selalu mempertahankan panjang dan sudut busur optimal dengan lasan peralatan masak, sehingga beradaptasi dengan pengelasan benda kerja dengan ukuran berbeda.

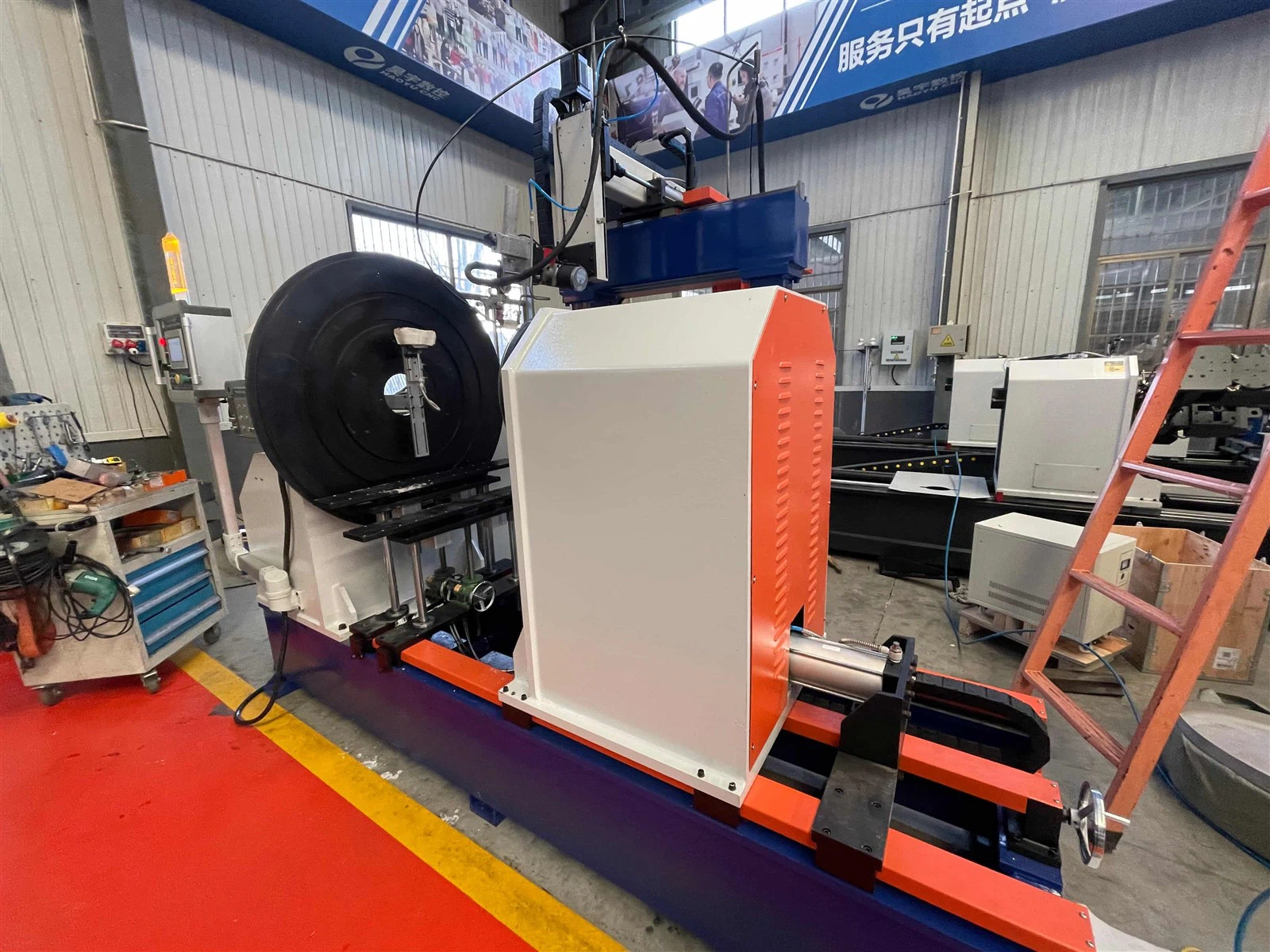

3. Selama proses pengelasan, fungsinya adalah untuk menggerakkan badan tailstock agar bergerak cepat dan lancar secara aksial sesuai dengan panjang peralatan masak atau posisi penjepitnya melalui perpanjangan dan retraksi silinder, sehingga mencapai dukungan dan posisi yang fleksibel untuk peralatan masak dengan spesifikasi berbeda. Metode yang digerakkan oleh silinder-membuat tailstock bergerak cepat dan mudah dikendalikan. Biasanya digunakan bersama dengan katup throttle untuk mencapai penghentian penyangga di akhir langkah, dan untuk mencapai hubungan yang saling terkait dengan tindakan penjepitan dan pengelasan peralatan mesin melalui sinyal listrik, memastikan stabilitas dan efisiensi penjepitan peralatan masak selama pengelasan putar.

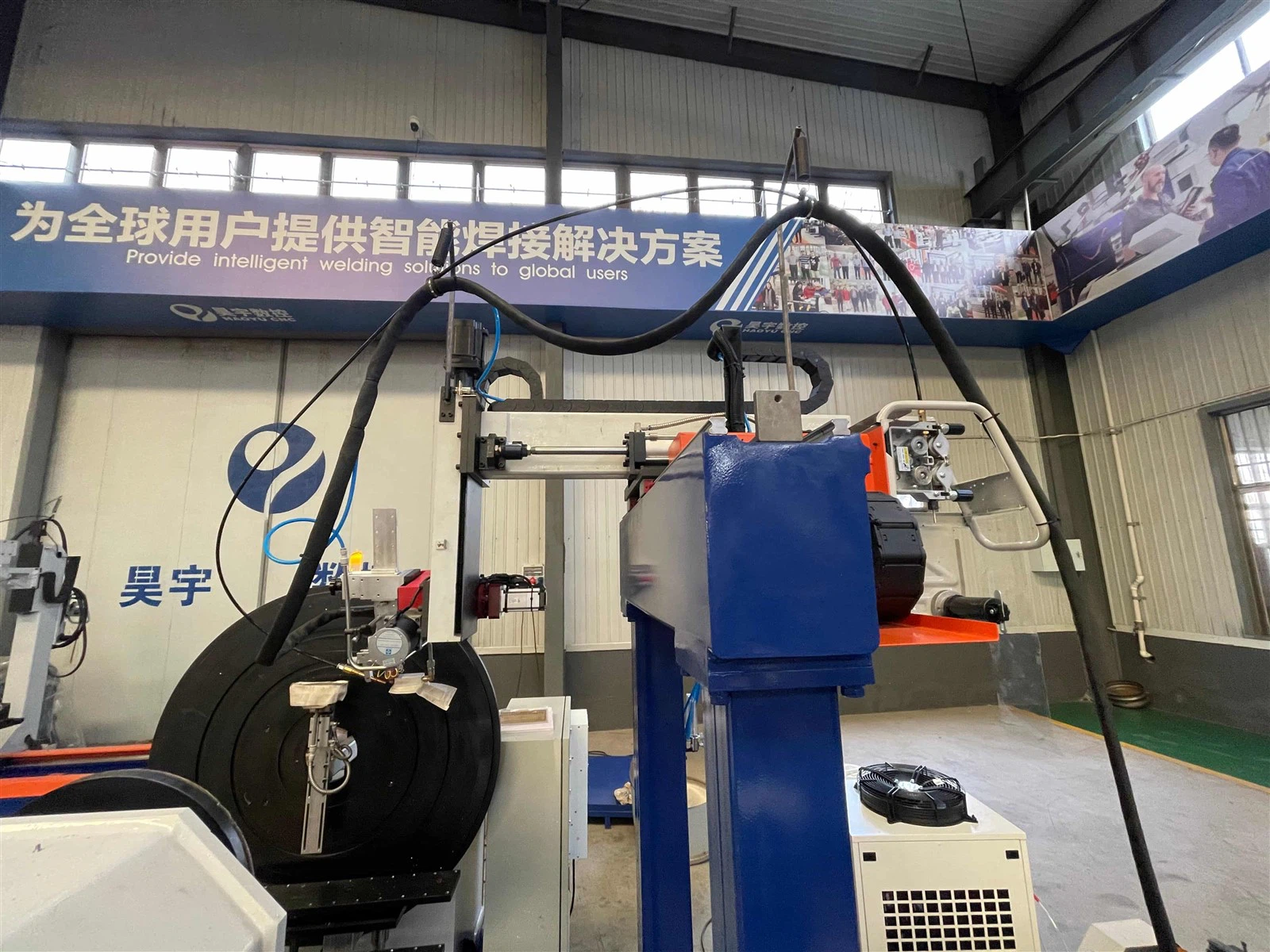

4.Obor las biasanya menggunakan struktur-berpendingin air untuk menahan panas yang dihasilkan selama pengelasan terus-menerus, sehingga memastikan stabilitas dalam jangka waktu lama. Mekanisme penjepitan elektroda tungsten berpresisi tinggi-digabungkan untuk menjamin keselarasan busur dan panjang busur yang konstan saat busur berputar di atas lapisan las melingkar pada peralatan masak. Untuk bahan peralatan masak yang umum digunakan seperti baja tahan karat, aluminium, dan paduan aluminium, desain obor las juga harus mempertimbangkan perlindungan gas. Struktur nosel dan saluran aliran udara yang dioptimalkan menciptakan pelindung aliran laminar yang stabil, yang secara efektif mencegah oksidasi las.

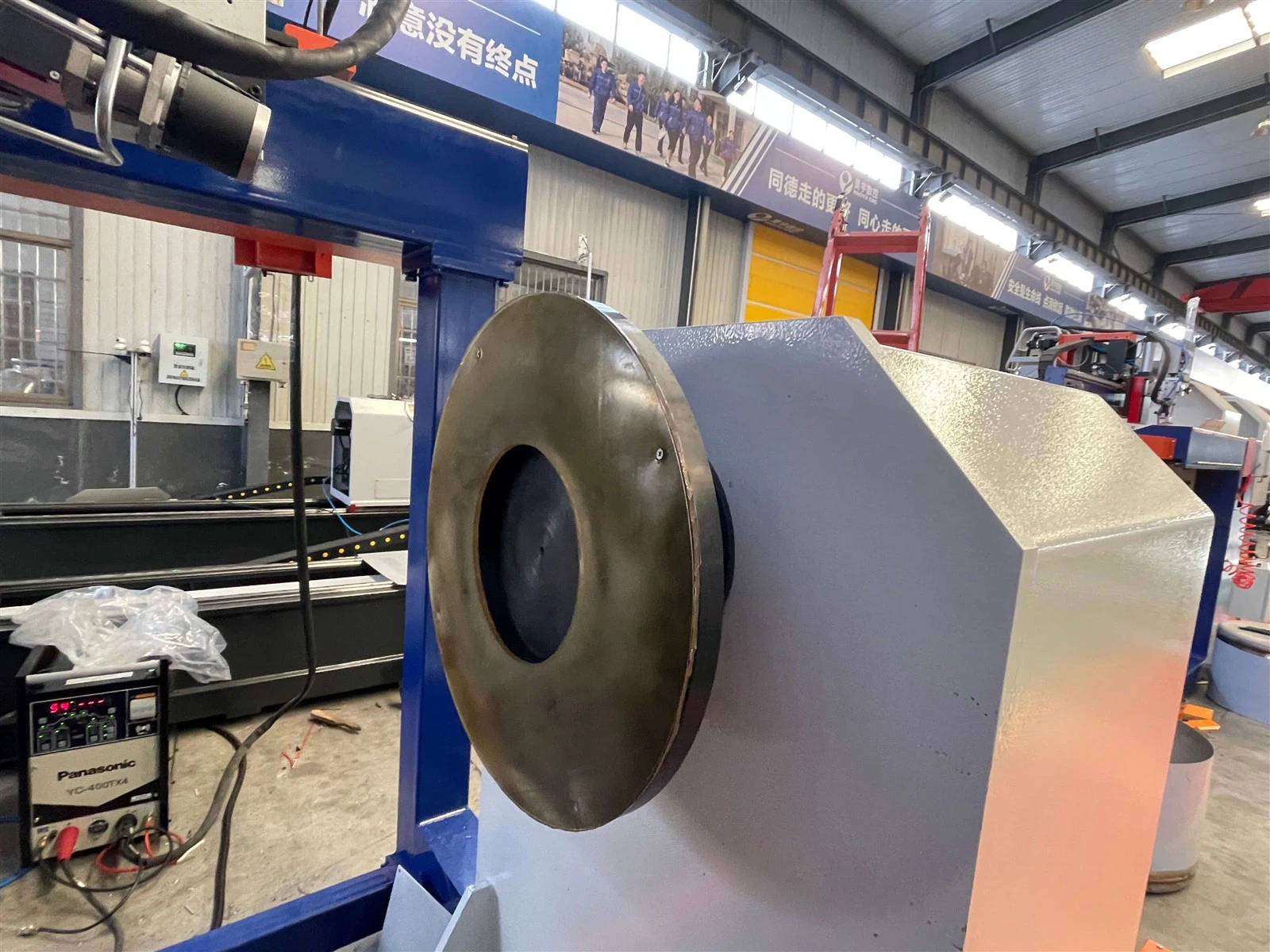

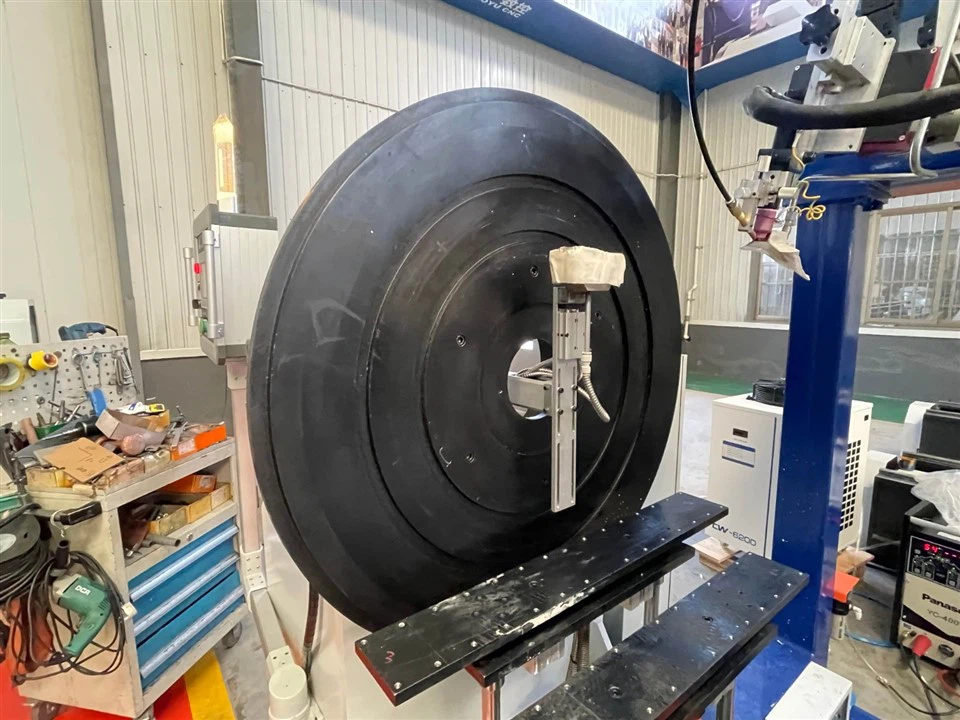

5. Chuck pada kotak spindel berfungsi sebagai "penggenggam daya pemusatan", fungsi intinya adalah menjepit peralatan masak dengan diameter berbeda secara tepat melalui gerakan sinkron radial, memastikan bahwa pusat rotasi benda kerja bertepatan dengan sumbu spindel. Hal ini penting untuk menjamin ketepatan pembentukan las. Chuck pada tailstock terutama berfungsi sebagai "penopang lanjutan", dengan shim-nya memberikan beban awal aksial untuk mencegah deformasi benda kerja dan selip pada suhu pengelasan yang tinggi, sekaligus melindungi permukaan yang dipoles pada dinding bagian dalam atau bawah peralatan masak dari bekas penjepitan atau goresan.

6. Rendering





Mesin las jahitan melingkar





1. Biasanya kita akan menggunakan kasus kayu lapis fumigasi untuk kemasan; untuk beberapa mesin besar, kita dapat menggunakan palet baja dan penutup film plastik. Semua mesin dicat dengan cat anti karat atau minyak sebelum meninggalkan pabrik.
2.Paket bisa sesuai kebutuhan pelanggan
