Mesin Las Terintegrasi Jahitan Melingkar Dan Lurus Otomatis

• Multi-fungsional dan sangat serbaguna: Ini adalah keuntungan terbesarnya. Satu mesin memenuhi kebutuhan dua jenis las utama, menghemat biaya pengadaan peralatan dan ruang pabrik.
• Otomatisasi tinggi dan efisiensi tinggi: Proses yang sepenuhnya otomatis mengurangi ketergantungan pada keterampilan pengelasan manual, memastikan kecepatan pengelasan yang stabil dan efisiensi produksi yang tinggi, sehingga sangat cocok untuk produksi massal.
• Kualitas pengelasan yang stabil dan andal: Proses otomatis menghilangkan kesalahan manusia, sehingga menghasilkan formasi las yang estetis dan konsisten dengan tingkat cacat yang rendah.
• Pengoperasian dan pemrograman yang mudah: Sistem kontrol modern memiliki antarmuka-yang ramah pengguna, pengaturan parameter sederhana, dan dapat menyimpan beberapa program pengelasan agar mudah dipanggil kembali.
• Fleksibilitas tinggi: Dengan menyesuaikan perlengkapan dan program, alat ini dapat beradaptasi dengan benda kerja dengan diameter, panjang, dan ketebalan berbeda, sehingga menawarkan beragam aplikasi.

1. Badan dan Tempat Tidur Mesin Utama: Struktur mekanis yang kokoh memberikan fondasi yang stabil untuk keseluruhan sistem.

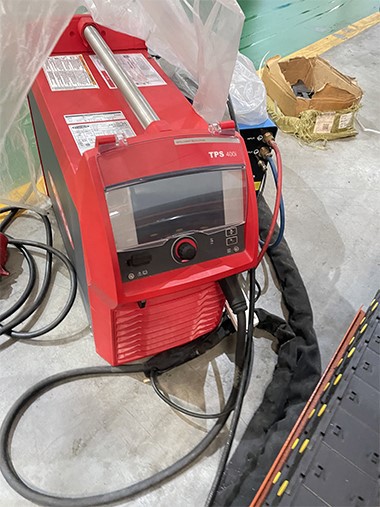

2. Sumber Daya Pengelasan: Menyediakan energi yang dibutuhkan untuk pengelasan, seperti pengelasan TIG, pengelasan MIG/MAG, pengelasan plasma, atau pengelasan laser, dipilih sesuai dengan prosesnya.

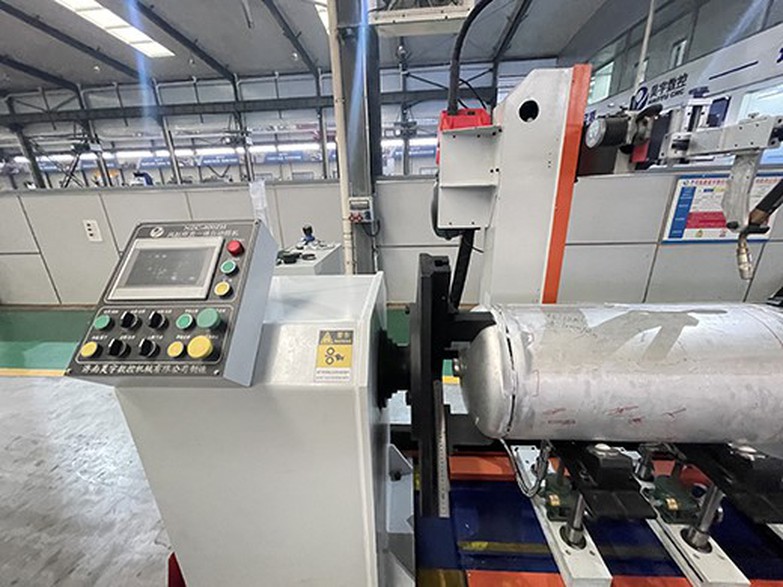

3. Stasiun Pengelasan Jahitan Sirkumferensial:

• Chuck biasanya dipasang di salah satu ujung spindel, dan motor servo dipasang di kotak spindel. Fungsi intinya adalah menggerakkan chuck untuk menjepit dan memutar benda kerja secara tepat. Di sisi lain, sebuah silinder menahan benda kerja pada tempatnya untuk memastikan posisi pengelasan horizontal dan menjamin kualitas pengelasan yang sempurna.

• Mekanisme ayunan obor las ke kiri-kanan dapat memperlebar lapisan las secara signifikan, membuat distribusi panas lebih seragam dan secara efektif menghindari cacat pengelasan seperti undercut dan kurangnya fusi.

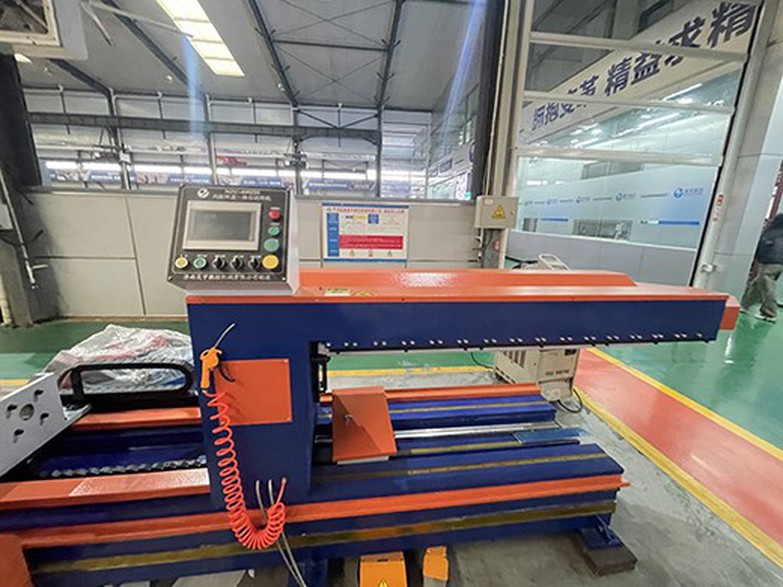

4. Stasiun Pengelasan Jahitan Lurus:

Meja kerja mesin las jahitan lurus bersifat tetap, sedangkan obor las dapat bergerak pada rel pemandu untuk melakukan pengelasan jahitan melingkar dan lurus.

5. Sistem kontrol inti dari mesin las jahitan melingkar dan lurus terintegrasi ini terdiri dari pengontrol logika yang dapat diprogram (PLC) dan modul ekspansinya. PLC bertindak sebagai otak dari keseluruhan proses pengelasan, bertanggung jawab untuk secara tepat mengoordinasikan perputaran obor las, pergerakan benda kerja, dan pelaksanaan parameter pengelasan. Untuk memenuhi persyaratan kompleks dari proses pengelasan jahitan melingkar dan lurus, sistem menambahkan titik input/output tambahan dan antarmuka fungsi spesifik melalui modul ekspansi, memungkinkan koneksi dan kontrol lebih banyak sensor, aktuator, dan perangkat periferal.

• Mode 1: Mode Pengelasan Jahitan Melingkar

Penjepitan: Jepit benda kerja berbentuk silinder antara headstock dan tailstock.

Penyelarasan Obor: Sesuaikan posisi obor las agar sejajar dengan titik awal pengelasan.

Pengelasan: Mulai program; headstock memutar benda kerja dengan kecepatan konstan, sedangkan obor las menyala dan membuat osilasi kecil. Seluruh jahitan melingkar dilas setelah satu putaran penuh benda kerja.

• Mode 2: Mode Pengelasan Jahitan Lurus

Penjepit: Tempatkan benda kerja yang akan dilas (pelat datar atau silinder celah{0}}belah) ke dalam perlengkapan jahitan lurus, dan gunakan kunci atau pelat penekan untuk menahan kedua sisi lasan dengan kuat.

Penyelarasan Obor: Sesuaikan obor las ke ujung awal jahitan lurus.
