Mesin Las Pipa Tengah Tangki Pemanas Air

1. Obor las dipasang saat benda kerja berputar. Posisi pengelasannya horizontal. Benda kerja dijepit erat dengan jig pada kedua ujungnya dan diputar.
2. Obor, kotak sumbu putar, dan tailstock dapat disetel secara memanjang agar sesuai dengan berbagai jenis pengelasan.
3. PLC Omron Jepang diadopsi untuk mengontrol mesin agar berjalan dan kecepatannya disesuaikan dengan servo AC, yang dapat meningkatkan keandalan peralatan.
4. Mengadopsi pemosisian muka ujung dan mode penjepitan pneumatik.
5. Mengadopsi antarmuka-manusia dan mesin untuk mengubah parameter. Waktu pengelasan dan panjang las dapat diatur melalui antarmuka ini. Perubahan parameter dapat dimasukkan melalui tombol sentuh dengan nyaman dan tepat waktu. Parameter dapat disimpan dan dipanggil.

Mesin ini terdiri dari mainframe, kotak spindel dan mekanisme pengumpanan pneumatiknya, tailstock dan mekanisme pengumpanan pneumatiknya, mekanisme pendukung benda kerja, mekanisme pengumpanan dan penyesuaian obor las, sistem kontrol kelistrikan, sistem pneumatik, dan sumber daya pengelasan.

1. Stok BelakangClampuMmekanisme

Tailstock pneumatik dapat disesuaikan di sepanjang rel pemandu untuk memenuhi persyaratan berbagai jenis pengelasan. Ini mengadopsi batang sekrup operasi tangan-untuk menyesuaikan. Benda kerja dijepit secara pneumatik dan diputar. Perpanjangan tailstock dilengkapi dengan perlengkapan pneumatik. Perlengkapan ini menjepit kedua ujung benda kerja dengan erat untuk memastikan keseragaman setiap penjepitan.

2. Mekanisme Pendukung Benda Kerja

Sisi kiri dan kanan mesin dipasang braket berbentuk V-untuk menopang benda kerja. Braket berbentuk V-bergerak ke atas dan ke bawah secara pneumatik, bergerak ke atas saat menjepit dan bergerak ke bawah saat mengelas



3. Perangkat putar benda kerja mengadopsi motor servo. Untuk mengubah kecepatan putar motor melalui penyesuaian frekuensi. Kecepatan putaran dapat disesuaikan secara bertahap dan dapat ditampilkan secara digital dalam cm/mnt dengan rasio kesalahan rendah, sehingga cocok untuk-penggunaan jangka panjang.

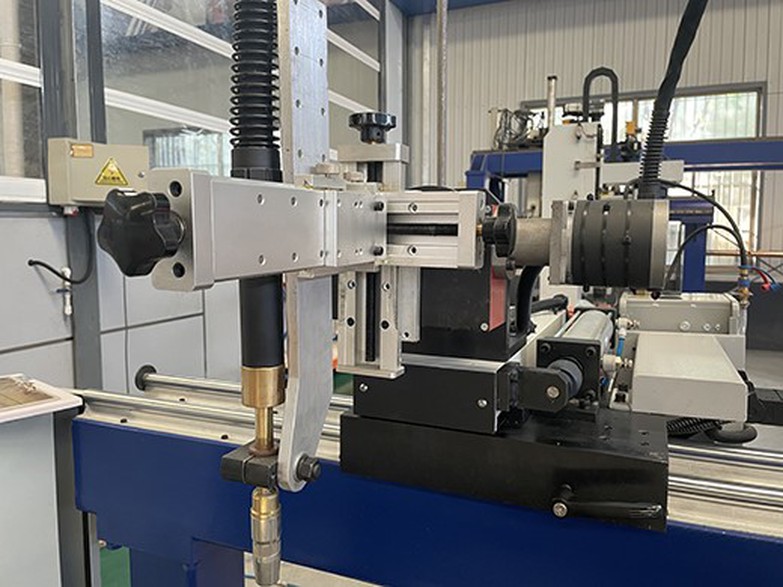

4. Mekanisme osilasi dan penyesuaian silinder udara.

Mekanisme osilasi bertanggung jawab untuk menggerakkan nosel pistol las atau elektroda tungsten dalam gerakan bolak-balik lateral yang tepat selama proses pengelasan. Gerakan osilasi ini secara efektif memperlebar kolam las, membuat distribusi panas lebih merata, sehingga memastikan lebar manik las seragam. Silinder terutama melakukan penyesuaian kasar dan pemosisian pistol las. Terutama sebelum pengelasan dimulai, alat ini dapat dengan cepat dan stabil mendorong seluruh rakitan senjata las ke posisi awal pengelasan yang telah ditentukan. Setelah pengelasan selesai, silinder menarik kembali pistol las, memfasilitasi bongkar muat benda kerja, yang secara efektif meningkatkan efisiensi dan keamanan produksi otomatis.

5. Sistem yang dikendalikan PLC dan HMI.

PLC buatan Jepang digunakan sebagai inti untuk mengontrol program penjepitan dan pengelasan. Sistem ini memiliki stabilitas yang baik dan struktur sederhana, yang mudah dipelihara. Mengadopsi antarmuka-mesin manusia untuk mengubah parameter. Waktu pengelasan dan panjang las dapat diatur melalui antarmuka ini. Perubahan parameter dapat dimasukkan melalui tombol sentuh dengan nyaman dan tepat waktu. Parameter dapat disimpan dan dipanggil.

Mesin las jahitan bulat otomatis untuk pemanas air
