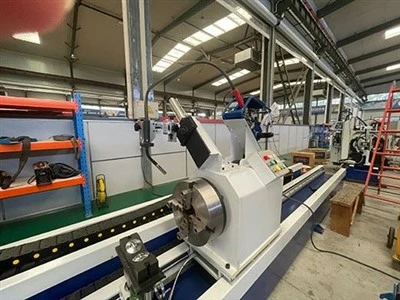

Mesin Las Flange Jahitan Atau Overlay Pipa MIG/MAG Otomatis





Mesin las keliling/permukaan flensa obor ganda-adalah perangkat las otomatis yang dirancang khusus untuk mengelas las melingkar antara flensa bulat dan komponen seperti pipa dan silinder, atau untuk permukaan (misalnya, permukaan baja tahan karat atau lapisan paduan) pada permukaan dan ujung penyegelan flensa. Fitur intinya adalah penggunaan kepala las ganda (obor ganda), memungkinkan pengelasan simetris dan sinkron, yang sangat meningkatkan efisiensi produksi dan kualitas pengelasan.





1. Badan Mekanik dan Sistem Pemosisian

• Head and Tailstock Positioner: Ini adalah inti dari mesin khusus. Headstock biasanya digerakkan oleh motor servo, memungkinkan kontrol yang tepat terhadap kecepatan rotasi (kecepatan pengelasan) dan posisi benda kerja. Tailstock adalah mekanisme penjepitan yang digerakkan, memastikan penjepitan benda kerja stabil.



• Chuck dan Perlengkapan (disesuaikan): Dirancang khusus untuk penjepitan cepat benda kerja tipe flensa, memastikan bahwa pusat rotasinya bertepatan dengan sumbu rotasi pengatur posisi. Hal ini penting untuk memastikan kualitas las melingkar.

2. Sistem Pengelasan Ganda

• Dua kepala las independen: Biasanya dilengkapi dengan-pengangkut silang berpresisi tinggi, masing-masing kepala dapat disetel secara independen ke atas/bawah, kiri/kanan, dan maju/mundur.
• Mekanisme pengumpanan kawat: Jika menggunakan MIG/MAG, setiap kepala dilengkapi dengan pengumpan kawat independen, kumparan kawat, dan selang pengumpan kawat.

• Obor atau obor las: Obor las MIG/MAG dipilih sesuai dengan prosesnya.

• Kontrol terkoordinasi sistem ganda: Dapat diatur untuk pengelasan sinkron simetris (pengelasan pada kedua ujung diameter secara bersamaan, menyeimbangkan tegangan dengan sempurna), atau untuk melakukan pengelasan bertahap (misalnya, satu root pass diikuti oleh satu cap pass).



3. Sistem Catu Daya Pengelasan

Dilengkapi dengan dua catu daya las digital-performa tinggi, satu untuk masing-masing dua obor las. Catu daya dapat mengoordinasikan pengaturan parameter dan menyinkronkan inisiasi/keluaran busur melalui jaringan.



4. Sistem Kontrol Otomatis

• Kontrol Inti: Memanfaatkan PLC (Programmable Logic Controller)
• Antarmuka Mesin Manusia: Dilengkapi dengan layar sentuh (HMI) untuk mengatur parameter pengelasan (arus, tegangan, kecepatan), program pengelasan, jumlah lintasan, dan pemantauan status pengelasan{0}}waktu nyata.
• Kontrol Tautan: Mengkoordinasikan secara tepat rotasi pengatur posisi dengan pergerakan obor las, inisiasi busur, penghentian busur, pengumpanan kawat, dan tindakan lainnya.





Peralatan ini dapat mengelas flensa dan melakukan pengelasan permukaan; mengambil flensa sebagai contoh:



• Pengelasan Butt Melingkar Flange:

Penjepitan Benda Kerja: Jepit salah satu ujung pipa (ditempatkan secara horizontal) pada headstock chuck, dan kencangkan ujung lainnya dengan penahan flensa atau pin tailstock. Flensa biasanya sudah-dipasang pada pipa atau ditempatkan di sisi tailstock.

Proses Pengelasan: Dua obor las disusun secara simetris di kedua sisi lapisan las. Benda kerja berputar dengan kecepatan yang seragam, dan kedua obor secara bersamaan memulai pengelasan busur, menyelesaikan seluruh lapisan las melingkar dalam satu lintasan. Hal ini sangat mengurangi deformasi pengelasan dan meningkatkan efisiensi.

• Pengelasan Permukaan:

Penjepitan Benda Kerja: Jepit benda kerja yang akan dilas secara horizontal.

Proses Pengelasan: Dua obor las disusun secara radial di sepanjang benda kerja. Rotasi benda kerja dan gerakan lateral obor las dihubungkan oleh pemrograman PLC untuk mencapai pengelasan permukaan lintasan spiral, yang mencakup seluruh permukaan annular yang akan dilas. Jumlah lapisan dan lebar dapat diprogram.
