Tukang Las Melingkar Mur Silinder Gas Vertikal Otomatis





1.Motor AC:

Motor AC yang dilengkapi pada mesin las ini terutama digunakan untuk menggerakkan obor las agar berputar secara stabil dan tepat di sepanjang lapisan melingkar mur tabung gas. Motor jenis ini kuat dan mudah dirawat, memberikan tenaga putaran terus menerus yang mulus dan andal. Pengoperasiannya diatur secara tepat oleh sistem kontrol untuk memastikan bahwa obor las mempertahankan kecepatan linier konstan dan lintasan stabil selama pengelasan lapisan melingkar, sehingga mencapai pembentukan las yang seragam dan berkualitas-tinggi.

2. Perlengkapan Pendinginan:

Perlengkapan pendingin untuk mesin las jahitan melingkar untuk mur reservoir udara terutama menggunakan sistem pendingin air yang bersirkulasi. Melalui saluran air pendingin yang terpasang pada perlengkapan, pendinginan cepat pada area pengelasan tercapai. Perlengkapan ini biasanya terbuat dari tembaga untuk mengoptimalkan konduktivitas termal dan dipasang erat pada struktur mur, memastikan pembuangan panas yang efisien selama pengelasan. Hal ini mengontrol deformasi benda kerja, menstabilkan kualitas las, dan memperpanjang masa pakai peralatan.

3. Mekanisme pengumpanan kawat

Mekanisme pengumpanan kawatdigerakkan oleh motor servo presisi dan dilengkapi dengan-peredam presisi tinggi untuk mencapai kontrol kecepatan kawat las yang stabil dan presisi. Mekanisme ini biasanya dilengkapi dengan desain roda pengumpanan kawat aktif untuk memastikan kekuatan pengumpanan kawat yang stabil dan andal serta secara efektif mencegah selip atau kemacetan. Pemandu pengumpanan kawat terbuat dari bahan yang-berketahanan rendah,-tahan aus, dan jalurnya dioptimalkan untuk mengurangi gesekan, memastikan kawat las mencapai obor las dengan lancar.

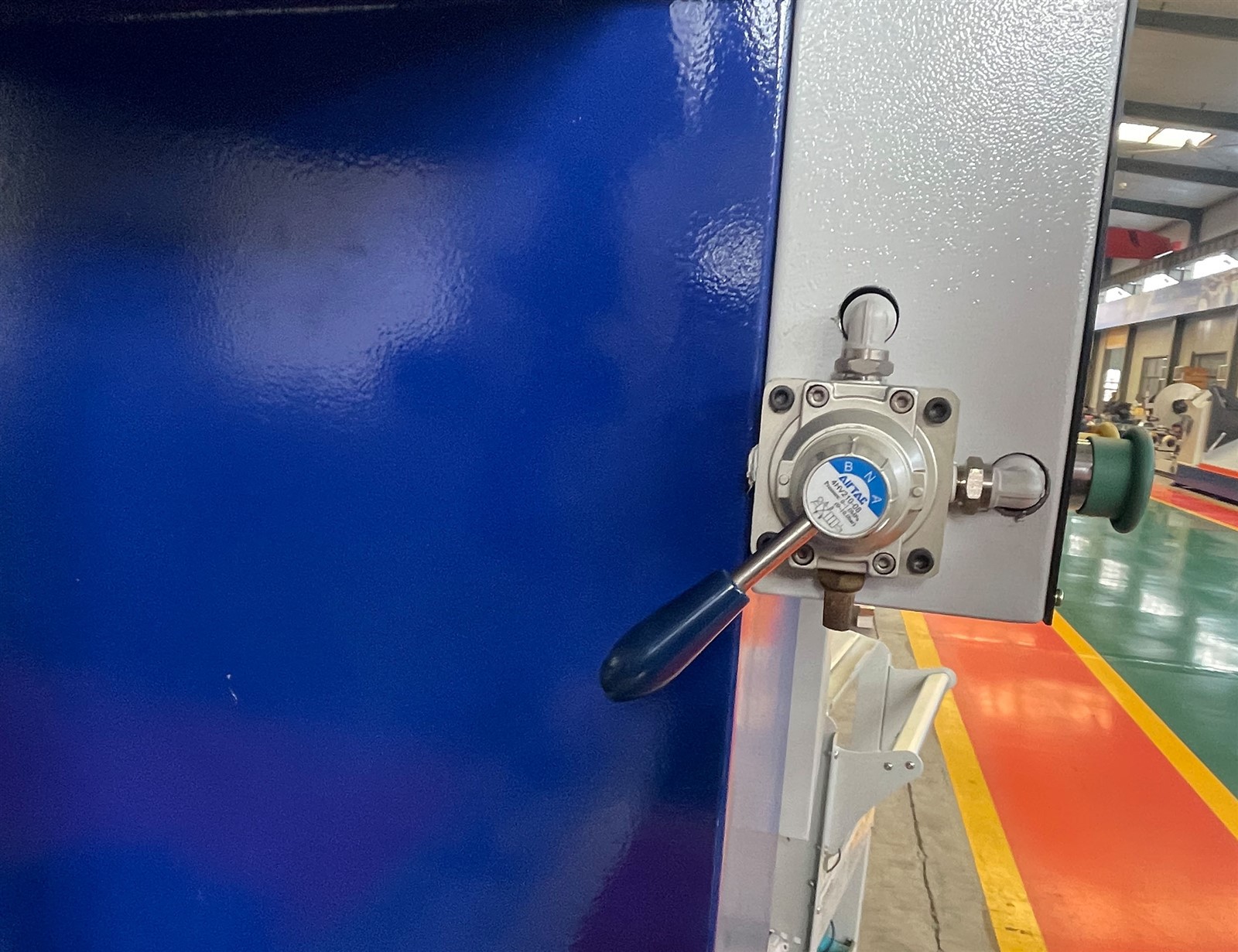

4.Aktuator mesin khusus ini digerakkan oleh silinder-, yang utamanya mencapai dua tindakan inti: pertama, mengontrol gerakan mengangkat dan menurunkan obor las untuk mencapai dan menyelesaikan pengelasan melingkar mur reservoir udara secara akurat; kedua, menggerakkan mekanisme penjepit nosel oli untuk memastikan benda kerja terjepit dengan kuat selama proses pengelasan. Semua tindakan silinder dikontrol secara terpusat oleh katup putar pneumatik. Operator dapat mengganti jalur udara dengan memutar katup ini, sehingga secara langsung dan andal memerintahkan silinder untuk menyelesaikan gerakan bolak-balik memanjang atau memendek, mencapai operasi berkelanjutan dari gerakan naik-dan{-bawah obor las dan penjepitan/pelepasan.

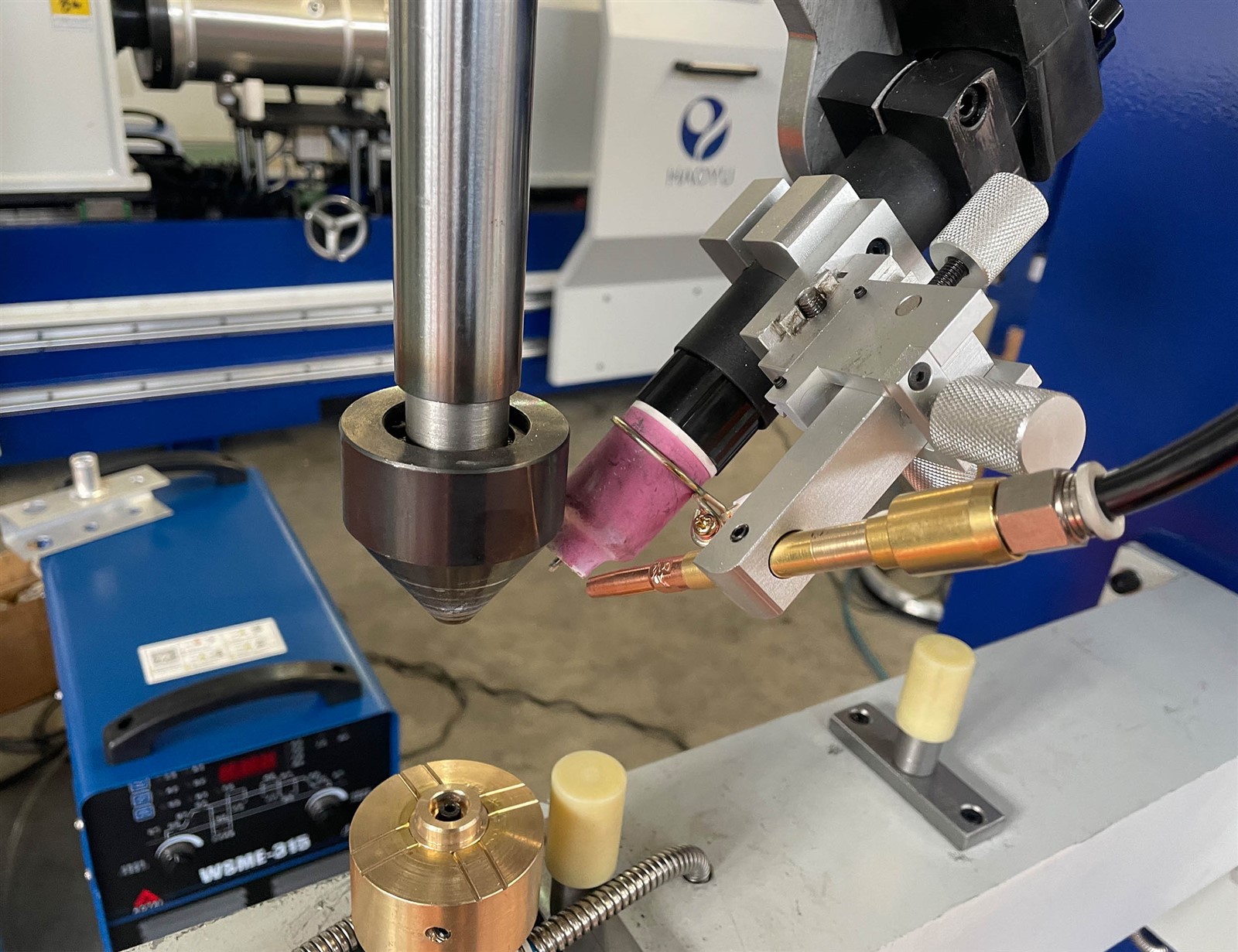

5. Obor Las

Mesin las menggunakan pengelasan busur argon dan dilengkapi dengan obor las yang sangat stabil. Obor ini dilengkapi elektroda tungsten dengan kemurnian tinggi-yang terpusat secara tepat dan mengintegrasikan mekanisme pengumpanan kawat yang sangat efisien. Mekanisme pengumpanan kawat ini bekerja bersama dengan obor las untuk mengirimkan kawat las secara terus menerus dan merata ke kolam cair selama proses pengelasan.

6.Sistem kendali

JepangOMRON PLC dan layar sentuhdigunakan untuk mengontrol keseluruhan mesin. Dengan bantuan antarmuka mesin-manusia sentuh, mode dan spesifikasi pengelasan dapat diatur, disimpan, dan diambil. Akan ada alarm dan indikasi kesalahan selama proses pengelasan, seperti kawat tersangkut, kawat tersumbat, dll.

7. Pengelasan sumber listrik dan chiller

Catu daya las TIG digital-berperforma tinggi: Dilengkapi kontrol arus yang presisi (seperti fungsi naik/turun lambat dan fungsi pengelasan pulsa). Pengelasan pulsa sangat penting untuk mengontrol masukan panas, mengurangi deformasi, dan meningkatkan konsistensi penetrasi las. Chiller terutama digunakan untuk sirkulasi pendingin selama proses pengelasan. Tangki ini terhubung ke sirkuit pendingin obor las melalui-pompa air bawaan, yang terus mengalirkan air pendingin selama pengelasan. Hal ini secara efektif menghilangkan suhu tinggi yang dihasilkan oleh obor las selama pengoperasian jangka panjang, memastikan suhu obor tetap stabil dalam rentang pengoperasian yang dapat diandalkan.



Tukang las melingkar nosel minyak aluminium



1. Memuat:Operator menempatkan mur yang akan dilas dan tutup ujung tabung gas ke posisi perkakas pada peralatan.



2. Penjepitan dan Pemosisian:Memutar katup manual pneumatik secara otomatis memusatkan dan menjepit benda kerja.



3. Memulai Pengelasan:Operator memilih program yang sesuai pada layar sentuh dan menekan tombol start.



4. Pengelasan Otomatis:

• Obor las secara otomatis berpindah ke titik pengelasan.
• Pra-pasokan gas.
• Penyalaan busur-frekuensi tinggi atau penyalaan busur pengangkat.
• Obor las berputar pada kecepatan yang telah ditentukan, catu daya las mengeluarkan arus sesuai dengan program, dan pengumpan kawat mengumpankan kawat secara serempak.
• Setelah satu putaran (360 derajat) pengelasan, arus secara otomatis meluruh untuk mengisi kawah, obor las diangkat, dan gas dihentikan setelah jeda.



5. Bongkar:Memutar katup pengarah pneumatik ke arah yang berlawanan akan mengangkat obor las, dan operator melepaskan benda kerja, menyelesaikan satu siklus.





Pertimbangan Seleksi dan Kustomisasi, kami ingin Anda menyediakan kebutuhan pengelasan Anda sehingga kami dapat menawarkan solusi pengelasan yang lebih profesional:

• Mesin khusus ini sebagian besar merupakan peralatan khusus non-standar. Pengguna perlu menentukan parameter teknis berikut saat membeli:
• Kisaran Benda Kerja: Diameter silinder, tinggi, berat.
• Spesifikasi Mur: Dimensi, bahan (baja karbon, baja tahan karat, paduan aluminium, dll.).
• Persyaratan Proses Pengelasan: Ukuran las (tinggi kaki las), apakah diperlukan pengelasan internal dan eksternal, apakah diperlukan penetrasi penuh, dll.
• Persyaratan Siklus Produksi: Output yang diharapkan setiap jam atau harian.
• Tingkat Otomatisasi: Apakah perlu diintegrasikan dengan robot bongkar muat atau jalur produksi.





1. Biasanya kita akan menggunakan kasus kayu lapis fumigasi untuk kemasan; untuk beberapa mesin besar, kita bisa menggunakan palet baja dan penutup film plastik. Semua mesin dicat dengan cat anti karat atau minyak sebelum meninggalkan pabrik.
2.Paket bisa sesuai kebutuhan pelanggan.
