Solusi Cladding Laser Canggih Untuk Peralatan Mesin Pertanian
Mesin las kelongsong laser adalah teknologi canggih yang menggunakan-sinar laser berenergi tinggi untuk melapisi lapisan paduan-tahan aus dan-tahan korosi pada permukaan logam, yang secara signifikan dapat meningkatkan masa pakai dan kinerja peralatan pertanian. Teknologi ini membentuk lapisan penguat-dengan kekerasan-yang tinggi dan tahan aus pada permukaan alat melalui pemanasan laser yang presisi dan pelapisan material, yang sangat cocok untuk lingkungan kerja berat seperti pengolahan tanah dan pemanenan tanaman.
Deskripsi
Keterangan
Mesin pelapis laser (YDGD-6000) terdiri dari laser serat pelapis Chuangxin 6000W, kepala pelapis laser cincin koaksial transmisi, pengumpan bubuk presisi tinggi-split pneumatik, dudukan robot, FANUC M-20iD/25 (rentang lengan: 1831mm; beban akhir: 25kg), pendingin air HL-6000-QG2/2, Wenfeng Catu daya stabil tegangan 60KVA serta perangkat lunak dan perangkat keras kontrol terintegrasi. Peralatan ini mengadopsi sistem kontrol terintegrasi PLC, yang dapat mewujudkan kontrol terpusat dari robot enam sumbu, laser, pengumpan bubuk, dan pemantauan suhu lensa pelindung.
Parameter teknis
|
Barang |
Parameter YDGD-6000 |
|
Kekuatan laser |
6000W |
|
Pengumpan bubuk |
Pengumpan bubuk presisi tinggi split pneumatik (9L) |
|
Penutup kepala |
Kepala cladding annular koaksial transmisi (titik fokus 3-5mm) |
|
Robot enam-sumbu |
Rentang lengan: 1820mm; Beban: 20kg |
|
Sistem Pengendalian |
PLC (dengan layar sentuh 10 inci) |
Spesifikasi peralatan utama
- Laser serat MFSC-6000
Laser seri MFSC adalah produk untuk aplikasi industri. Ini adalah laser berdaya tinggi-yang ringkas dan efisien, terutama digunakan dalam pengelasan, pelapisan, dan bidang lainnya. Fitur utamanya adalah:
1. Kinerja stabil, kualitas sinar tinggi;
2. Efisiensi konversi fotolistrik yang tinggi, konsumsi daya yang rendah;
3. Keandalan tinggi, umur panjang;
4. Bentuk gelombang daya keluaran dapat diedit;
5. Antarmuka bus ekspansi;
|
Parameter teknis laser MFSC-6000 |
||
|
Indikator kinerja |
Satuan |
Pparameter |
|
Modus kerja |
/ |
Kontinu / Termodulasi |
|
Modus polarisasi |
/ |
Acak |
|
Daya keluaran |
W |
6000 |
|
Rentang daya yang dapat disesuaikan |
% |
5~100 |
|
Panjang gelombang pusat |
nm |
1080±10 |
|
Stabilitas daya (100% terus menerus > 1 jam) |
% |
±1~1.5 |
|
Frekuensi modulasi (100% kontinu) |
kHz |
50KHz |
|
Indikator daya lampu merah |
kamu |
400 |
|
Panjang serat |
m |
20 |
|
Diameter inti serat |
um |
600 |
|
Antarmuka keluaran serat |
/ |
QBH |
|
Jari-jari lentur serat |
mm |
200 |
|
Tegangan operasi |
V |
400±40 |
|
Daya input (output kontinu 100%) |
KW |
16 |
-
Kepala pelapis laser transmisi YDGD-03-QBH
1.Jalur optik transmisi, dengan-pelindung lensa pelindung berlapis-lapis dan desain tipe laci-, nyaman untuk pemeriksaan dan penggantian;
2.Dengan proses laser yang sesuai, tingkat pemanfaatan bubuk rata-rata sebesar 93% dapat dicapai, sangat mengurangi biaya penggunaan pengguna;
3.Titik melingkar berkualitas tinggi, melalui penyesuaian parameter proses, dapat mencapai laju pengenceran yang dapat dikontrol dan zona yang terpengaruh panas;
|
Parameter Teknis YDGD-03-QBH |
|
|
Barang |
Pparameter |
|
Antarmuka |
QBH |
|
Struktur jalur optik |
Jalur optik transmisi |
|
Kelompok lensa pelindung |
3 lapisan |
|
Bentuk pendinginan |
Pendinginan air |
|
Kekuatan yang berlaku |
6000W |
|
Panjang fokus kolimasi |
100mm |
|
Fokus panjang fokus |
300mm |
|
Tempat fokus |
3.0mm (titik melingkar, dapat disesuaikan 3-5mm) |
|
Panjang gelombang yang berlaku |
900-1080nm |
|
Pemanfaatan laser |
＞99.25% |
|
Modul penyesuaian koaksial bubuk ringan |
Lengkap |
|
Sensor suhu |
Lensa pelindung bawah dengan modul sensor suhu |
|
Struktur nosel |
Pemberian bubuk cincin terpisah |
|
Pemanfaatan bubuk |
＞93% |
|
Berat |
4,5kg |
- Robot enam-sumbu FANUC M-20iD/25
Robot enam-sumbu FANUC M-20iD/25 dengan pangsa pasar tertinggi dalam industri pelapisan laser digunakan. Robot ini dapat menjaga stabilitas dan presisi tinggi dalam loncatan kecil jangka panjang.
1.M-20iD/25 memiliki jangkauan gerak besar 1,831 meter dan beban pengenal 25kg;
2. Mekanisme robot dibuat lebih ringan dan ramping.
3. Lengan ringan dan teknologi kontrol baru telah sangat meningkatkan kinerja gerak, sehingga sangat meningkatkan efisiensi produksi per satuan waktu.

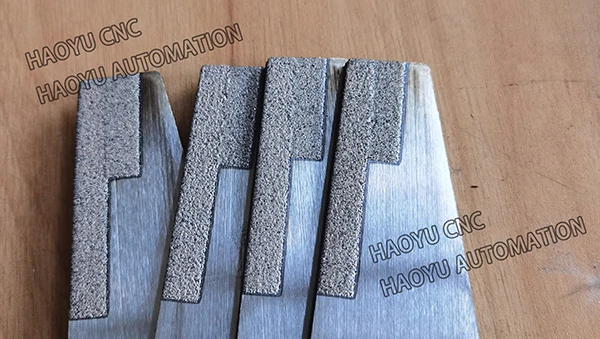

Gambar detail
Video untuk referensi Anda
